Részletes leírás

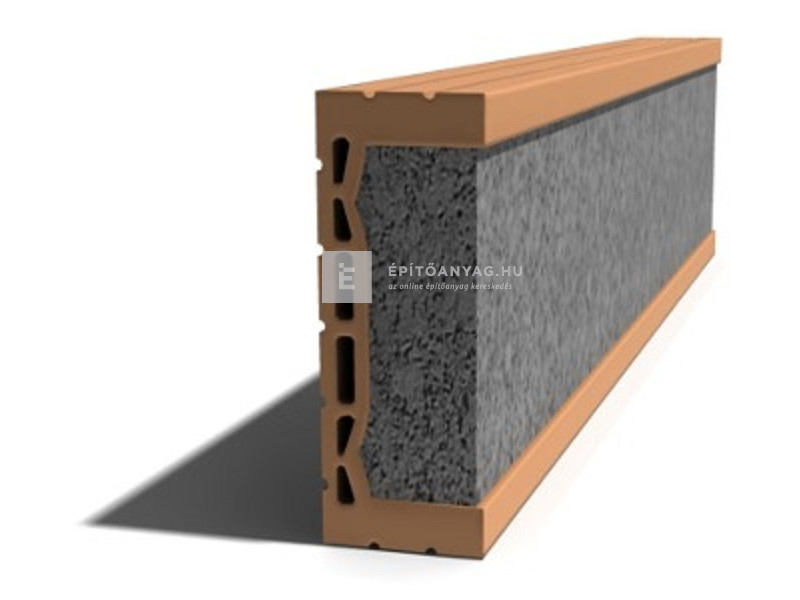

A Leier MDE elemmagas, előfeszített, kerámiaköpenyes nyílásáthidaló. A téglával azonos magassági mérete révén – egyszerűen és gyorsan beépíthető a teherhordó falszerkezetekbe. Beépítés után azonnal terhelhető, nem igényel alátámasztást. Hálózás nélkül is vakolható. Az áthidaló elemek között elhelyezett kiegészítő hőszigetelés alkalmazásával, hőhídmentessé tehető a nyílásáthidaló épületszerkezeti csomópontja.
A LEIER MDA 125-s áthidaló hány kN/m terhelhető
A Leier MDE nyílásáthidalókkal képzett nyílásáthidalások erőtani ellenőrzését minden esetben el kell végezni az alkalmazástechnikai útmutatóban megadott teherbírási táblázat alapján! Koncentrált terhelés esetén külön statikai számításokat kell végezni! A nyílásáthidalás felett a födémgerendákat teherelosztó koszorúba kell kötni, valamint a felfekvési felületen a gerendák alatt habarcságyat kell kialakítani. MDE 125 áthidaló esetében (szabad nyílás 100 cm) a teherbírás q(kN/m) 9,86, Lehajlás w(mm) 0,65. Nyomatéki teherbírás MRd = 4,86 kNm, Nyírási teherbírás VRd = 12,32 kN
Az áthidalóhánykN/m maxiimális terhet bir el
